Sistemas mecánicos
¿Qué es un Sistema Mecánico?
Un sistema mecánico es una combinación de componentes físicos (fijos o móviles) instalados de forma que la fuerza y el movimiento se transmiten y transforman para realizar un trabajo útil específico.
A gran escala o a nivel escolar, entender estos sistemas implica desglosar cómo se gestiona la energía desde que entra al mecanismo hasta que produce el resultado deseado.
Componentes Fundamentales de un Sistema
Cualquier sistema mecánico se puede dividir en tres bloques o etapas esenciales:
- Bloque Motriz (Entrada): Es la fuente de energía encargada de generar el movimiento inicial. Puede ser una fuerza humana, un motor eléctrico, un motor de combustión o fuerzas naturales (viento, agua).
- Bloque Transmisor o Transformador (Mecanismo): Son los elementos intermedios que modifican la velocidad, la dirección o la fuerza del movimiento original.
- Bloque Receptor (Salida): Es el componente final que aprovecha el movimiento ya transformado para realizar la función o tarea del sistema (por ejemplo, las ruedas de un vehículo o las aspas de una licuadora).

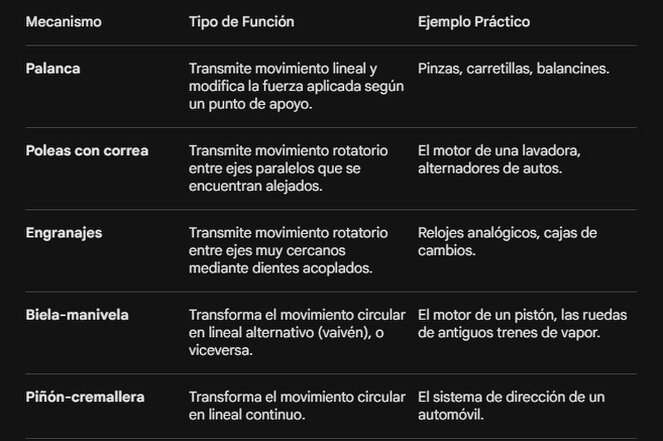

Mecanismos de Transmisión y Transformación
Los elementos mecánicos se agrupan según cómo gestionan el movimiento. Aquí se presentan los más comunes:
Los 4 Tipos de Movimiento Mecánico
Para diseñar o analizar cualquier máquina, es necesario identificar cómo se desplazan sus piezas. Existen cuatro movimientos básicos:
- Lineal: Desplazamiento en línea recta y en un solo sentido (como un objeto cayendo).
- Alternativo: Movimiento de vaivén en línea recta (como la aguja de una máquina de coser).
- Rotatorio o circular: Giro continuo alrededor de un eje (como el eje de un motor).
- Oscilante: Movimiento de vaivén siguiendo un arco o trayectoria curva (como un péndulo o un columpio).
Tarea:
Ver el siguiente video y dibuje en su cuaderno 10 principios mecánicos, que más le guste, que vea en el video y los pinta como están en el video
